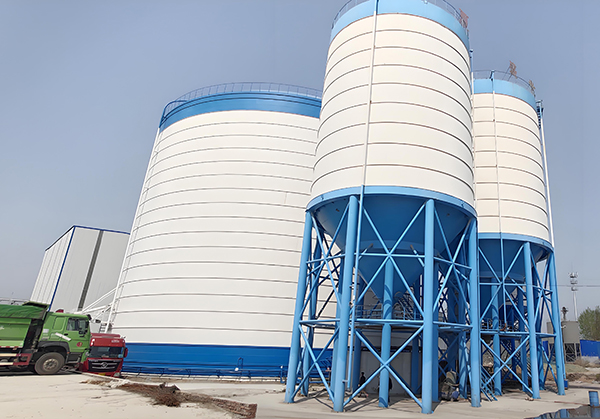

鋼板倉作為現代工業倉儲的重要設施，其耐用性和使用壽命直接關系到企業的運營成本和生產效率。為了確保鋼板倉長期穩定運行，科學的保養與規范的施工是關鍵。以下從保養流程、施工要點及難點等方面，詳細解析如何提升鋼板倉的耐用性。

鋼板倉的保養分為日常維護和定期檢修兩部分。日常維護主要包括表面清潔和結構檢查。由于鋼板倉長期暴露在自然環境中，表面易積聚灰塵、雨水殘留或化學腐蝕物，需定期用高壓水槍沖洗，重點清理倉壁接縫、螺栓連接處等易積污部位。清洗后需檢查倉體是否有銹蝕或涂層脫落，發現局部銹斑應及時用砂紙打磨，并補刷防銹底漆和面漆。對于糧食、水泥等特殊物料存儲倉，還需注意內部結塊清理，避免物料板結導致倉壁受壓不均。

定期檢修則需每半年或一年進行一次系統性檢查。重點檢測倉體垂直度、焊縫完整性以及基礎沉降情況。使用激光測距儀或吊錘測量倉體傾斜度，若偏差超過設計值的1/1000，需立即采取糾偏措施。焊縫檢查采用滲透探傷或超聲波檢測，發現裂紋需及時補焊并做防腐處理?；A沉降監測需對比初始標高數據，不均勻沉降超過5mm時，應考慮基礎注漿加固。此外，倉頂排水系統、爬梯護欄等附屬設施也需同步檢修，確保無松動或變形。

施工階段的質量控制是鋼板倉耐用性的基礎。材料選擇上，倉體板材建議采用Q355B及以上標號的低合金鋼，厚度根據倉徑和物料特性計算確定，一般不低于6mm。焊接工藝必須符合GB50661標準，環向焊縫采用埋弧自動焊以保證熔深，縱向焊縫優先選用CO?氣體保護焊。施工時需特別注意環境溫度影響，當氣溫低于5℃時應預熱焊口，雨雪天氣禁止露天焊接。防腐施工尤為關鍵，噴砂除銹需達到Sa2.5級粗糙度，環氧富鋅底漆干膜厚度不小于80μm，聚氨酯面漆總厚度不低于200μm。對于腐蝕性物料存儲倉，可考慮內襯不銹鋼板或玻璃鋼涂層。

提升鋼板倉耐用性的施工難點主要集中在三個方面。首先是大型倉體的橢圓度控制，直徑30米以上的鋼板倉組裝時，需使用經緯儀實時監測圓周曲率，采用對稱分段焊接工藝減少熱變形，橢圓度偏差應控制在直徑的0.3%以內。其次是高空作業安全與精度平衡，特別是錐頂倉的頂蓋吊裝，需設計專用平衡梁配合多臺起重機同步作業，就位誤差不超過5mm。最后是特殊地質條件下的基礎處理，如軟土地基需采用預應力管樁結合鋼筋混凝土筏板，凍土區域則應設置防凍脹隔熱層，基礎混凝土養護期必須保證28天以上。

維護保養中的細節處理同樣重要。對于溫差較大地區，應在倉體外側加裝溫度伸縮縫補償器，防止熱應力導致結構開裂。經常開閉的卸料口周邊需增設耐磨鋼護板，厚度建議12-15mm。電氣系統維護時重點檢查防雷接地電阻，數值應小于10Ω。有通風需求的鋼板倉，風機濾網需每月清理，防止堵塞影響換氣效率。

通過以上系統的保養措施和精細化的施工管理，普通鋼板倉的使用壽命可從15年延長至25年以上。值得注意的是，隨著智能監測技術的發展，建議在倉體關鍵部位安裝應變傳感器和腐蝕監測探頭，通過物聯網平臺實時掌握結構健康狀態，實現預測性維護。只有將規范施工、科學養護與技術升級相結合，才能更大限度發揮鋼板倉的經濟效益。
